Sukhoi SU-31 3D II deo

Pre nekoliko dana, model je ipak izvađen iz ćoška. Zašto je model završio u ćošku radionice, priču imate u temi Sukhoi SU-31 3D . I ako sam rekao da ne vredi da se popravi, uzeo sam ga u ruke, i počeo sam da ga rasklopim. Baš me je interesovalo koliko je model oštećen. Već u više navrata se dešavalo da oštećenje izgleda strašno, a kad se skine monokot i otklonim izlomljene delove, tek onda se vidi realna slika o oštećenju. Ovom prilikom to sam znao sigurno, da na trupu nema pomoći, to mora nov da se napravi. A što se tiče krila, horizontalca i vertikalca, jeste bilo pukotina ali sve se da popraviti. Dok sam ja polako rasklapao model, ćerkica je skidala monokot
Zalepio sam sve polomljene delove, čak sam trebao da pregledam svaki spoj, neki su hteli da popuštaju, pa sam ih zalepio

Ćoškovi krila su bili oštećeni, to sam sanirao, i krajeve krila sam isto ojačao
Rešio sam, da ovaj put, spojevi fiksnih i pokretnih površina ne budu rešene sa šarkicom, već sam dodao malo balze, da bih kasnije mogao da te ivice odšmirglam po uglovima i posle se zalepe sa specijalnom trakom

Jednu šarku sam ostavio na vertikalcu, jer tu se pokretni deo vertikalca spaja sa trupom.

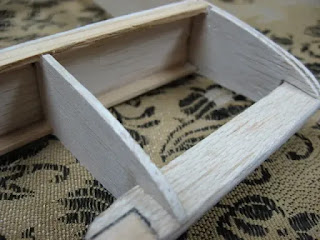

Sa unutrašnje strane krila sam napravio male nogice, gde se fiksiraju servoi elerona, a tu dobije mesto i prijemnik
Za te otvore sam napravio male poklopce, da bih u svakom momentu imao pristup servoima, prijemniku
Dok su radovi bili u toku, i dok se lepak sušio, polako sam nacrtao trup

Sad mi ostaje da do sad završene delove presvučem sa monokotom, pa model ide na "malu klupu". Celom dužinom trupa hoću da stavim karbonsku šipku, pa dok ga ne uzmem neću da radim ništa unapred.
U međuvremenu, centralni deo krila i poklopci servoa elerona su ojačani sa epoxy smolom-staklenom tkaninom
Posle 24h, kad se smola osušila, odsekao sam višak tkanine. U sledećem koraku sa monokotom presvukao sam krilo i repne površine. Evo kako izgledaju ti delovi:
Prošlo je dosta vremena od kad nisam radio na modelu. Tačnije, zadnja fotka je napravljena 11.11.2011.da, da, dve godine su jako brzo prošle. Pa, našao sam malo vremena da radim i na ovom modelu... .
Plan sam nalepio na dasku i preko njega sam stavio providnu foliju da se lepak ne zalepi za papir
Kao ojačanje trupa, koristio sam karbonski cev 6x6 mm
Postavio sam i uzdužne letve i povezao sam ih sa poprečnim letvicama
Nakon što sam ulepio skoro sva rebra...
... skinuo sam konstrukciju sa plana i pogledao sam da li stoji sve gde treba da stoji
Pošto sve stoji kako sam mislio, jednu stranu trupa sam isplankirao...
... pa i drugu...

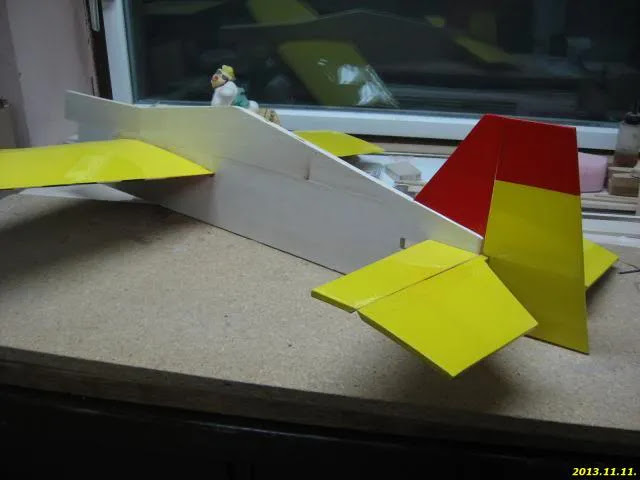

Nakon plankiranja trupa, prosekao sam trup gde prolazi krilo i horizontalni stabilizator
Pre nego što sam ih ulepio, premerio, proverio sam sve pet puta, jer tu ako pogrešite sa uglovima krila u odnosu na horizontalac i na trup, onda morate rasturati sve ili model vam neće nikako leteti...
Kad se osušio lepak, nalepio sam kormilo dubine...
... pa i vertikalni stabilizator
Kad se sve osušio, isekao sam mesto za šarkicu kormila pravca
Prosekao sam mesta za dva repna servoa...
... i sledelo je presvlačenje trupa sa monokotom
Kad sam završio sa presvlačenjem, namontirao sam elerone i kormilo pravca...
Model je bio 95% odrađen i ponudio sam ga ovako na prodaju
Težina praznog modela je bio 210g.
Pošto nije bilo nijedne realne ponude za prazan model, rešio sam da ga završim. Nakon izrade držača motora, ugradio sam motor Hacker a20-22l, ESC Hacker x-20 pro, servo Dualsky DS3003
Nakon ugradnje, sledelo je kontrola servoa pomoću servo testera...

... pa kontrola pravca okretanja motora i nameštanje otklona...
... i na kraju ono najvažnije, provera centra težišta (CG)
Kad je bilo sve na mestu, proverio sam težinu modela. Za malo da padnem u nesvest, zbog poletne težine od 624g

Ta težina mi nije dao mira, pa sam pokušao da namestim težište sa manjom, 3S 1000mAh baterijom, a da se ne dodaje puno nekorisnog tereta, tj. olova

Dvadesetak grama možda nije puno, ali, ostalo mi je da vidim kako se ponaša model pri letu.

Konačno, dana 07.06.2014. našao sam par sati slobodnog vremena i izašao sam na teren, da poletim model
Fotka iznad se odnosi na to da je model ostao u komadu posle "maiden flight"-a   Što se tiče motorizacije, leglo bi malo jači motor, jer morao sam konstantno da ga držim na nekih 70-80% gasa. Sa druge strane, ovaj model nikad nije bio bezprekoran. Čak šta više, mislim da je malo težak u odnosu na svoju veličinu.

Prelomio sam se, ipak sam ponudio model na prodaju...
Model SU-31 je preleteo u Ištvanovu flotu
On će ga sigurno više leteti nego ja. Šta sam dobio u zamenu? Za to treba da sačekamo po koju nedelju, ali pisaću i o tome, to je sigurno.

Model je leteo u mojoj floti 2009-2014
