Fokker Dr.I Red Baron


Tokom III. AmperParty RC skupa 2016. godine, videli smo ovog malog lepotana od 1200mm. Još onda smo rešili da jednog dana napravimo i mi jedan.

Prvo ću napisati par reči o pravim avionima, o istoriji Fokker Dr.I


Fokker Dr.I je nemački lovački avion. Prvi let aviona je izvršen 1917. godine.
Obo je najpoznatiji trokrilni lovački avion Prvog svetskog rata. Odlikovao se velikom pokretljivošću i brzinom penjanja. Na njemu je leteo i poginuo vazdušni as Manfred Von Richthofen.
Najveća brzina u horizontalnom letu je iznosila 170km/h. Praktična najveća visina leta je iznosila 5000 metara a brzina penjanja 345 metara u minuti. Razmah krila je bio 7,19 metara a dužina 5,77 metara. Masa praznog aviona je iznosila 406 kilograma a normalna poletna masa 586 kilograma. Bio je naoružan sa dva mitraljeza LMG 08/15 Spandau kalibra 7,92 mm.


Proizvođač našeg modela Fokker Dr.I je Szán modell

Vlasnik RC radnje, gospodin Nandor Sekereš možda bi prodao i njegovog, ali mi smo hteli sami da sastavimo jedan. Pred V. AmperParty se dogovorim sa njim da iseče i kompletira jedan za nas. Mislim da je došlo vreme da imamo u floti i jednog trokrilca.
U kutiji imate sve potrebne laserom isečene delove, šarkice, šrafove, čelične šipke za stajni trap i uputstvo za sastavljanje
O našem prvom Fokker-u, koji je završio kao maketa i visi sa plafona u jednom Bečejskom kafiću Baron, možete da čitate na sledećem linku:

Fokker Dr.I




Pošto nam je ovaj drugi Fokker, uputstvo za sastavljanje je još u glavi, samo smo proverili delove


Kad sam sastavljao prvi model, još onda sam rešio da ako radim za sebe, redosled sastavljanja će biti malo drugačiji. Za početnike, ili ko sastavlja ovaj kit prvi put, svakako preporučujem da prati uputstvo.



Ovaj put i tema je malo drugačije sastavljena.



Prvi dan

Prvo sam pripremio i zalepio sam točkove
Pošto nema zadnjeg točka, a klizač sastoji od dva dela, isto sam ih zalepio
Dok se sušio lepak, krenuo sam sa sastavljanjem malog krila koji dolazi između točkova
Kormilo pravca se sastoji od više delova
Prvo treba zalepiti centralni deo
Toliko za ovaj, prvi dan

Drugi dan

Nastavio sam sa sastavljanjem malog krila i ulepljenjem osovine za točkove,
kao i sa sastavljanjem kormile pravca
Točkove sam zaoblio,
podlogu zadnjeg klizača sam zalepio

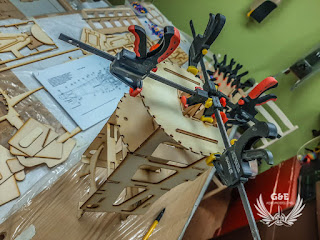

Sastavio sam i prednji deo trupa

Treći dan

Na kormilo pravca su nalepljeni delovi u šta idu šarkice,
u trup su dolepljena poprečna rebra i prednje rebro koji daje gabaritne linije trupa i prednjeg dela
Dok se sušio lepak, na točkove i klizač sam naneo jedan tanak sloj špric gita
Horizontalni stabilizator i kormilo dubine se sastavlja isto iz letvica balzi
Na kraju dana, na trup sam nalepio i zadnji deo

Četvrti dan

U sam kraj trupa sam ulepio ojačanja, na šta se nalepe horizontalni stabilizator, a sa donje strane klizač
Prvo rebro trupa se sastoji od dva komada, sa tim, da prvi sam ulepio prethodni dan, a na ovaj drugi prvo idu polurebra, što je ujedno i konzola za kapotaž
Kad se to zalepi, tek posle se nalepi na prvo rebro
Sastavio sam kormilo dubine
Na kraju dana nalepio sam odstojnike koji su vođice za letve koji idu oko prednjeg dela trupa, kao i letve. Preko njih  se na kraju pegla folija


Peti dan

Nalepio sam ostale letve na trup
Ofarbao sam točkove i klizač
Pripremio sam kormilo pravca kojeg je Erika i presvukla sa folijom
U sledećem koraku Erika je presvukla unutrašnji deo pilotske kabine za šta sam ja usput napravio klupicu gde će se fiksirati figura pilota

Šesti dan

Ovaj put sam imao malo manje vremena da radim na modelu. Ulepio sam ojačanje od špera, u šta se šrafi podloga klizača
Oko pilotske kabine ide jedan tanak sloj balze, preko čega ide folija a na samu ivicu okolo ide gumeni okvir

Sedmi dan

Došlo je momenat da započnem i sastavljanje krila. Prvo se sastavlja donje krilo. U prvom koraku sam na rebra koje drže upornice naneo tanak sloj špric gita
a posle i farbu
Zašto farba? Ogdovor je vrlo jednostavan, lakše je te delove farbati nego presvlačiti sa folijom.

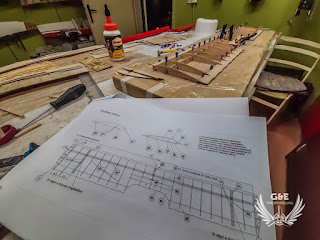

Fiksirao sam letve od čamovine za radnu površinu i počeo sam sa lepljenjem rebra
Dok sam ja radio na krilu, Erika je presvukla malo krilo što ide između točkova
Na kraju dana sam nalepio prednju letvu od čega će se oblikovati napadna ivica i ulepio sam ojačana, ofarbana rebra za upornice

Osmi dan

Došao red i na srednje krilo. Redosled isti kao kod donjeg krila. Prvo farbanje,
pa posle sastavljanje
Na kraju kontrola po crtežu i ulepljenje ofarbanih rebara
Deveti dan

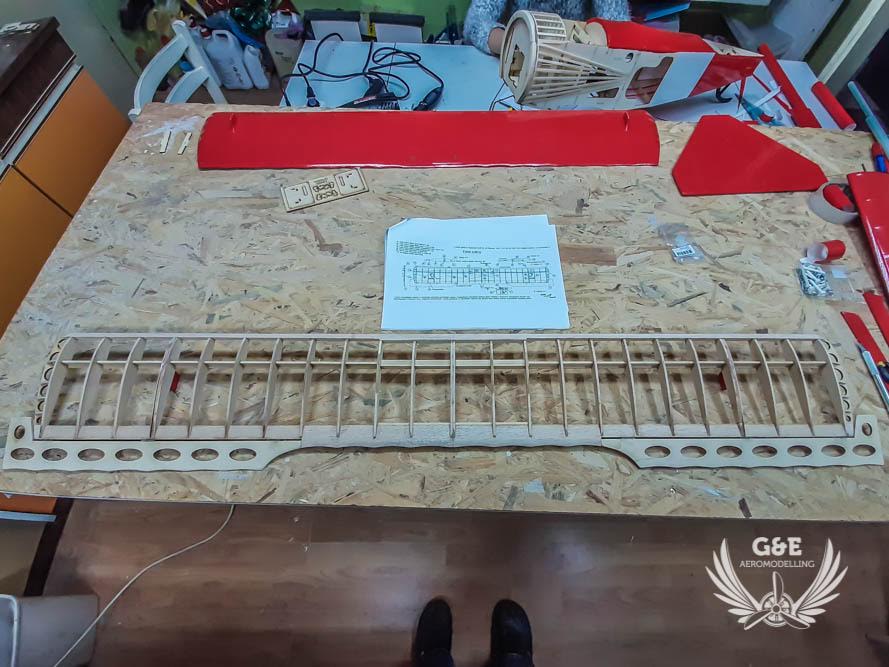

Dok sam ja sastavljao gornje krilo, koji je ujedno i najkompleksniji
Erika je presvukla horizontalni stabilizator

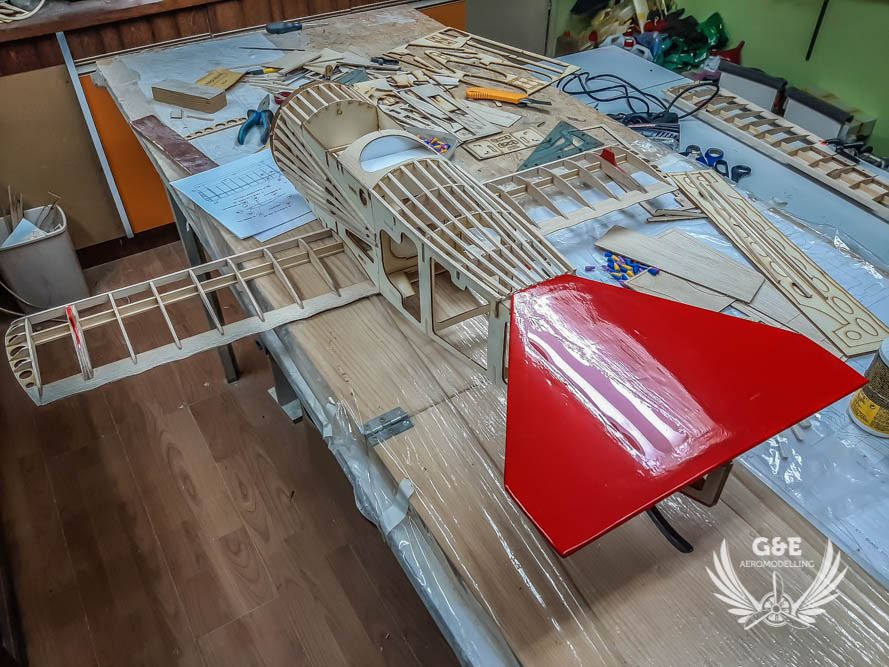

Na kraju dana smo delimično sastavili do sada sastavljene delove
Uvek kažem, ponekad sastavite svoj model, da vidite dokle ste stigli. Meni puno pomaže u dodatnoj motivaciji, a i melem je za dušu.

Deseti dan

Kod ovog koraka se malo vidi na slikama, a dosta toga se radilo. Osim plankiranja centralnog dela srednjeg krila
na donjem i srednjem krilu su odšmirglane napadne ivice, krajevi krila su zaobljena kao i izlazne ivice su dobile svoj konačan oblik. Samim tim i oni su bili spremni za presvlačenje

Jedanaesti dan

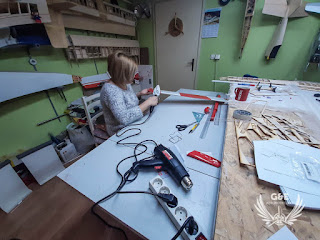

Dok je Erika radila na presvlačenju donjeg krila,
ja sam provukao bovdene za servoe kormile dubine i pravca
Korak po korak, model postaje sve šareniji

Dvanaesti dan

Erika je presvukla zadnji deo trupa,

a ja sam namontirao elerone na gornje krilo

Trinaesti dan

Ponedeljak, rano jutro, bez kafe nema posla
Kormilo dubine se spaja od dva dela
Dok se sušio lepak, ugradio sam šarkice u kormilo pravca
Kad se osušio lepak mogao sam da presvučem kormilo dubine
Nalepio sam horizontalni stabilizator
Na kraju, usekao sam mesta gde se fiksiraju šarkice kormila dubine i pravca

Izrada mitraljeza

Kit modela Fokker Dr.I ne sadrži mitraljez. Razmišlao sam kako bih mogao napraviti, jer ipak, ratne ptice trebaju da imaju na sebi, pogotovo ako se trudimo da izgledaju što verniji pravim avionima. Ma inernetu smo našli par slika o pravim avionima gde se jasno vidi izgled mitraljeza
Setim se da kolega Nedeljko iz Bačke Palanke ima 3D štampač i da odlično radi sa njim. Prosledio sam mu slike i okvirne mere da bi on nacrtao i odštampao prototip. Nakon par dana prvi primerak je i stigao
Model Fokker je razmere 1/6, nakon provere mera pravog mitraljeza, videli smo da bi bilo prevelik na model, pa će biti razmera nekih 1/7-1/8. Zbog fiksiranja smo napravili još neke male modifikacije.

Nakon par dana, odštampan mitraljez je stigao do mene. Odštampan je od više delova, lako se sastavlja
Baš mi se dopada kako izgleda na modelu

Da bi se mitraljezi fiksirali, morao sam napraviti neke male sitne izmene. Hteo sam da rešenje bude takvo, da bilo kad mogu skinuti sa modela. Prvo sam ih zalepio na zadnjem i na prednjem delu


Za fiksiranje, ulepio sam matice. Jedan iznad srednjeg dela srednjeg krila, a drugi među letvice iza kapotaža
Dok sam ja radio na fiksiranju oružja, Erika je presvukla srednje krilo
Kad je krilo bio odrađen, mogao sam da završim srednji deo krila, da uvučem produžne kablove za servo

Pre nego što smo počeli sa presvlačenjem gornjeg krila, uvukli smo produžne kablove servoa elerona


Dok je Erika radima na gornjem krilu, ja sam nalepio gumu oko pilotskog sedišta
Povezao sam kormilo dubine i pravca sa servoima

Konzola motora ne ide uz kit, to svako rešava za sebe
Kao kod ostalih modela, konzola motora se radi po meri. Kolega Đerđ je opet dao sve od sebe, izvanredno ga napravio
Montiranje sam tako rešio da bilo kad imam pristup radi doštelovanja, ili zamene

Za to vreme Erika je završila gornje krilo pa mogao sam namontiram servo linkove i da nameštam otklone




To je najlepše, kad dođe momenat da se model ubaci u daljinski upravljač


Kod ovog momenta može se reći da je model 90% gotov

Izmerio sam težinu modela
2.190g je malo više od predviđenog sa strane konstruktora. Ja sam za početak stavio 4S LiPo bateriju, mada što se motora tiče, može da ide i na 3S LiPo.

Motor: Scorpion SII 3026-890KV
ESC: 60-80A
Servo: 4x TowerPro MG90S
Elisa: JXF 11x7

Erika je završila presvlačenje ostatka trupa

Postavili smo oznake Luftwaffe-a

Na kraju sam sastavio model da vidimo kako sve to izgleda







Sledeći izveštaj sledi nakon test leta...
